Сварные теплообменники

Сварные пластинчатые теплообменники применяются практически для любых процессов и сред, в том числе с высокой вязкостью и склонных к образованию отложений.

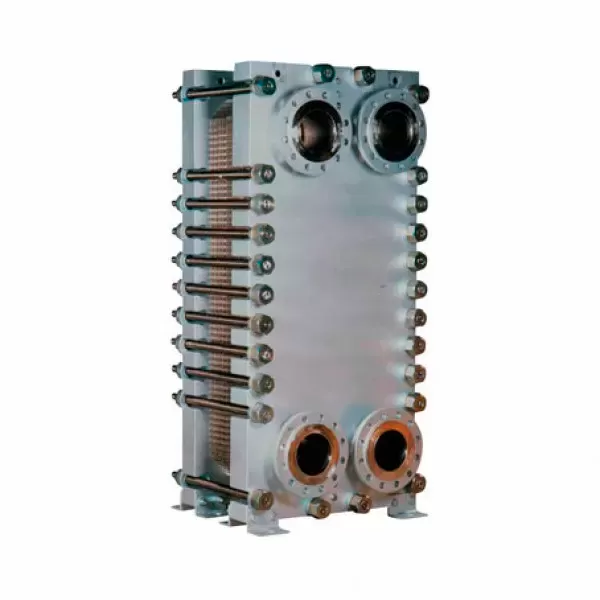

Основу теплообменника составляет пакет сваренных лазерной сваркой гофрированных теплообменных пластин, изготовленных из нержавеющей стали или другого устойчивого к коррозии материала, которые образуют каналы.
Горячие и холодные потоки текут в соседних каналах. Гофрированные пластины обеспечивают высокую турбулентность потока, что обеспечивает существенно большую эффективность теплообмена при площади теплопередающей поверхности на 50–80 % меньшей, чем у кожухотрубных аналогов. Турбулентность также снижает интенсивность образования отложений. Уникальная конструкция пластин исключает появление «мертвых зон» внутри теплообменника.
 Два потока могут быть направлены в один или несколько ходов при помощи разделителей. Число ходов на горячей и холодной сторонах можно выбирать независимо, благодаря чему оптимальный теплообмен возможен даже в том случае, если расходы потоков очень сильно отличаются. Благодаря такому уникальному уровню гибкости теплообменник всегда идеально подходит для решения любой задачи. Разделители выдерживают полный вакуум и могут быть переставлены, если в будущем условия изменятся.
В теплообменниках типа Compabloc используется противоточная схема течения, и они могут работать с пересечением температурных графиков теплоносителей (в пределах одного аппарата), при этом разница температур потоков составляет всего 3°C, что обеспечивает максимальную эффективность утилизации тепловой энергии. Скромные размеры и небольшой вес позволяют устанавливать Compabloc в любом месте, например, в верхней части дистилляционной колонны, либо подвешивать к опорным конструкциям.

Cистемы теплообмена с конденсацией.

Короткий пробег потока и большая площадь проходного сечения обеспечивают низкий перепад давления и высокие тепловые характеристики теплообменника типа Compabloc, что делает его идеальным для применения в системах с конденсацией. Благодаря высокому коэффициенту теплопередачи и малой склонности к образованию отложений, Compabloc лучше всего подходит для тех областей, где требуется эффективная и стабильная работа в течение длительного времени. Поэтому в системах с конденсацией Compabloc работает в 2–4 раза эффективнее традиционных теплообменников. Пар поступает из верхней части устройства и, проходя через пакет пластин, конденсируется на холодных пластинах, при этом конденсат отводится из его нижней части. Для тех случаев, когда пар содержит неконденсирующиеся газы, можно спроектировать теплообменник с двухходовой схемой движения потока на стороне конденсации, что позволит отделять газ от жидкости внутри теплообменника. При этом отпадает необходимость в отдельном сепараторе. Конденсация происходит преимущественно на первом ходе. Переохлаждение неконденсирующихся газов осуществляется на втором ходе, который также выполняет функцию туманоуловителя.

1. Боковая панель с облицовкой;
2. Прокладка для боковой панели;
3. Стойка;
4. Опора;
5. Пакет пластин;
6. Пластина;
7. Перегородка;
8. Облицовка стойки;
9. Верхняя крышка.
